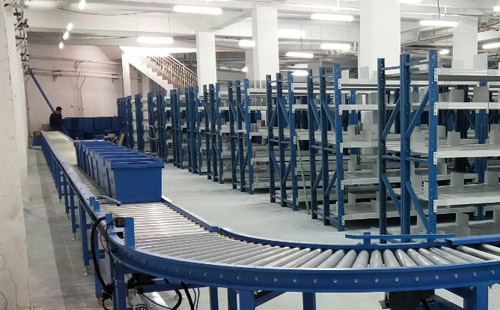

滾筒線擋停阻擋設計是自動化輸送系統的核心功能之一，其設計需兼顧節拍控制、安全防護及效率優化。以下結合典型方案和關鍵技術進行解析：

一、設計要點?

?氣缸驅動控制?

采用氣缸作為動力源，通過伸縮動作實現阻擋桿升降，控制工件流動?。例如：

初始狀態阻擋桿升起，工件在指定位置停止；

氣缸伸出時阻擋桿下降，允許工件通過，同時聯動其他阻擋桿升起形成連續阻擋?6。

?機械聯動結構?

通過杠桿機構實現多阻擋桿聯動，確保同步動作。例如：

單氣缸驅動可同時控制2-3組阻擋桿，減少氣路復雜度?；

采用防滑板或抵壓板增強固定效果（參考電纜線盤防滾動裝置設計思路）?。

?位置檢測與反饋?

集成光電傳感器或接近開關，實時監測工件位置并觸發擋停動作，防止堆積或空轉?。

?安全冗余設計?

在關鍵工位設置雙重阻擋機構，如加強型護欄配合阻擋桿，提升事故防護能力?。

?二、常見擋停類型?

?順序擋停機構?

適用于分階段放行場景，通過氣缸控制阻擋桿依次動作，實現工件按節拍流動?；

典型流程：首個工件觸發氣缸→阻擋桿1下降→后續阻擋桿2/3升起→工件分批次通過?。

?頂升平移擋停?

通過頂升裝置將工件抬離滾筒線，進行離線檢測或返修，避免中斷整線運行?；

設計要點：頂升高度需與移載機構匹配，并采用可調節張緊鏈條保證同步性?。

?氣動/電動擋停器?

氣動擋停器成本低、響應快，適合輕載場景；

電動擋停器精度高，支持編程控制，適用于高精度分揀線?。

?積放式擋停?

通過多組阻擋器配合，實現工件暫存與釋放，適用于緩沖區和分揀工位?

三、關鍵組件設計?

?阻擋桿與固定結構?

阻擋桿材質可選不銹鋼或包膠金屬，表面鍍鋅/包膠處理以增加摩擦力和防刮傷?6；固定方式采用外螺紋鎖緊或內螺紋鈑金連接?。

?氣缸選型?

根據負載選擇缸徑（常用Φ20-40mm），優先帶磁性開關的氣缸以監測行程狀態?。

?傳感器布置?

在阻擋工位前后安裝對射型光電傳感器，檢測工件到位信號并聯動控制系統?。

?調緊塊應用?

在鏈條傳動段下方加裝調緊塊，消除鏈條松弛導致的動作延遲?。
